材料簡介
Introduction

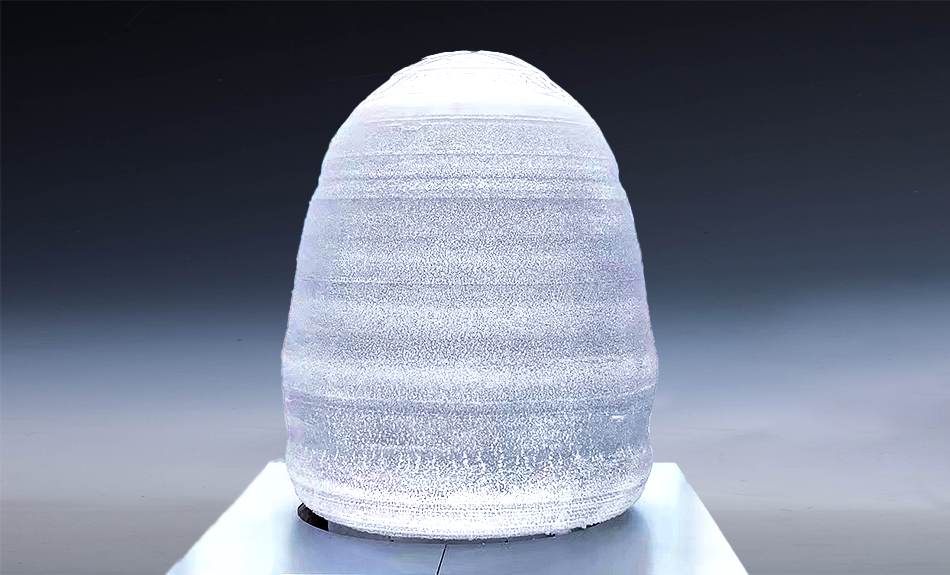

以高純度SiCl4為原料，
采用氫氧焰熔制而成，產品無氣泡，具有良好的光學性能。廣泛應用于高端光學領域。
The synthetic quartz, melted by hydrogen and oxygen flame with high purity SiCl4, has the excellent optical properties and no bubble.It is widely used for advanced optics industry.
光學特性
Optical property
型號
F-HUV1
F-HUV2
F-HUV3
F-HUV4
F-HUV5
F-HUV6
F-HUV7
條紋
*1
1D
1D
1D
1D
1D
1D
無要求
光學均勻性
*2
＜0.5
＜1
＜2
＜3
＜5
無要求
無要求
應力
(雙折射)
≤10
nm/cm
≤10
nm/cm
≤10
nm/cm
≤10
nm/cm
≤10
nm/cm
≤10
nm/cm
無要求
熒光性
*3
無
無
無
無
無
無
無
使用波長
190-2100
nm
190-2100
nm
190-2100
nm
190-2100
nm
190-2100
nm
190-2100
nm
190-2100
nm
氣泡
*4
0級
0級
0級
0級
0級
0級
0級
OH含量
900-1300
ppm
*1 使用條紋儀測定：
1D:1個方向無條紋。 3D:3個方向五個條紋。
*2 光學均勻性δn（×10-6）（PV） （在有效使用口徑）
*3 熒光用汞燈在245nm檢查
*4 氣泡依據ISO10110標準
透過率曲線
Transmittance Curve
檢測設備：紫外、可見、近紅外分光光度計
樣品厚度：10mm

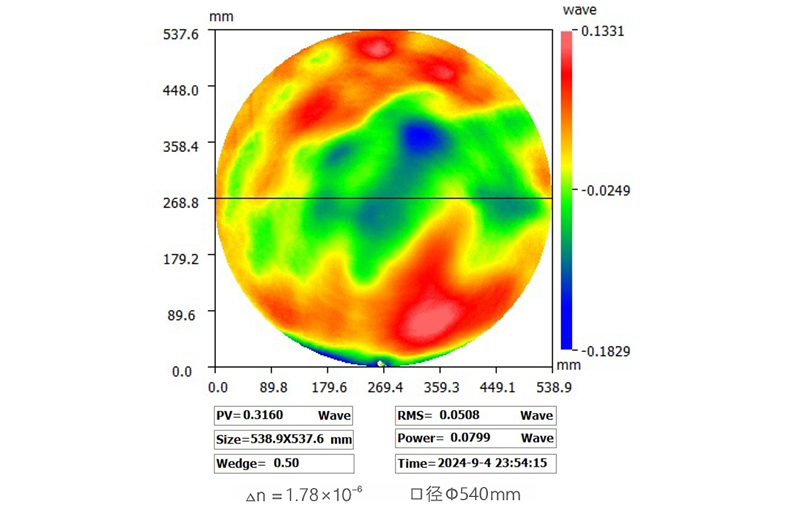

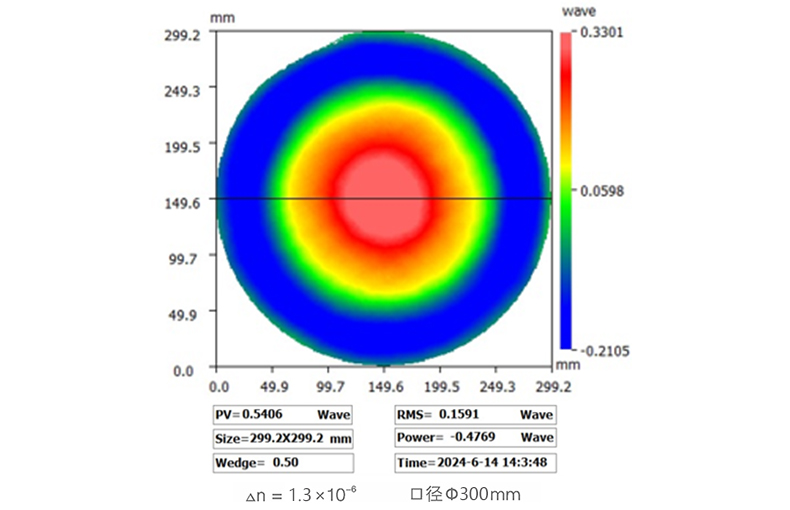

光學均勻性圖譜
Optical Homogeneity Spectrum
光學參數
Optical Parameter
n1530
n1064
nt
ns
n708
n691
n672
nc
nc’
nHe-Ne
n623
nD
nd
n577
ne
n492
nF
nF’
ng
nh
ni
n334
n313
n289
n270
n254
n248
n229
n215
n194
n185
λ（μm）
1.53000
1.06400
1.01398
0.85211
0.7082
0.69075
0.67164
0.65627
0.64385
0.63299
0.62344
0.58929
0.58773
0.57696
0.54623
0.49161
0.48613
0.47999
0.43596
0.40477
0.36512
0.33415
0.31266
0.28936
0.26988
0.25373
0.24800
0.22887
0.21451
0.19423
0.18495
折射率
1.44426
1.44964
1.45024
1.45246
1.45514
1.45554
1.45600
1.45678
1.45642
1.45701
1.45733
1.45841
1.45846
1.45886
1.46007
1.46282
1.46312
1.46353
1.46669
1.46962
1.47455
1.47979
1.48450
1.49105
1.49812
1.50554
1.50846
1.52121
1.53378
1.55896
1.57511
25℃, 1013hPa干燥的氮氣中相關測量值計算得到
折射率誤差范圍：±2.0·10-5
光學性能
Optical Properties
折射率
nd
ne
1.45849
1.46011
阿貝數
vd
ve
67.72
67.58
色散
n d - nC
n f ' - nC'
0.00677
0.00681
典型的微量元素雜質含量
微量元素
AI
Na
Ca
K
Fe
Ti
Cu
Cr
Mn
光學級
≤0.05
≤0.02
≤0.02
≤0.01
≤0.005
≤0.01
≤0.005
≤0.005
≤0.005
部分色散
n C - n t
n C - n A'
n d - n C
n e - n C
n g - n d
n g - n F
n h - n g
n i - n g
n C '- n t
n e - n C '
n F '- n e
n i - n F
0.00613
0.00248
0.00209
0.00371
0.00824
0.00356
0.00293
0.00785
0.00647
0.00337
0.00344
0.01104
部分色散比率
θ C.t
θ C.A'
θ d.C
θ e.C
θ g.d
θ g.F
θ h.g
θ i.g
θ 'C.t'
θ 'e.C'
θ 'F.e'
θ 'i.F'
0.9056
0.3665
0.3093
0.5480
1.2167
0.5260
0.4323
1.1600
0.9499
0.4952
0.5046
1.6209
折射率 色散公式
n2 -1=A1 λ2 /（λ2 -B12 ）+A2 λ2 /（λ2 -B22 ）+A3 λ2 /（λ2 -B32 ）
折射率 色散公式因子
A 1
0.6961852
B 1
0.0685886
A 2
0.4079779
B 2
0.1162043
A 3
0.8974798
B 3
9.8961609
各種折射率溫度系數
溫度范圍
（℃）
絕對dn/dT（x10 -6 /K）
e
g
h
i
(546.1nm)
(435.8nm)
(404.7nm)
(360.0nm)
-40~-20
7.8
8.2
8.4
8.7
-20~0
8.2
8.6
8.9
9.2
0~20
8.7
9.1
9.4
9.7
20~40
9.1
9.5
9.8
10.2
40~60
9.5
9.9
10.2
10.6
60~80
9.8
10.3
10.5
10.9
各種折射率溫度系數
溫度范圍
（℃）
絕對dn/dT（x10 -6 /K）
e
g
h
i
(546.1nm)
(435.8nm)
(404.7nm)
(360.0nm)
-40~-20
9.8
10.2
10.5
10.8
-20~0
9.9
10.4
10.7
11.0
0~20
10.1
10.6
10.9
11.2
20~40
10.6
10.8
11.1
11.5
40~60
10.6
11.1
11.4
11.7
60~80
10.8
11.3
11.6
12.0
物理性能
Physical Property
力學性能
密度（g/cm3）
楊氏模量（GPa）
剪切模量（GPa）
泊松比
抗彎強度（MPa）
抗壓強度（MPa）
抗拉強度（MPa）
抗扭強度（MPa）
莫氏硬度
2.2
71
31
0.15
89
0.92
49
29
5-6
電學性能
介電常數
介電損耗角φ（°）（21℃/1MHZ）
tanδ（δ=90°- φ）（21℃/1MHZ）
電阻率（Ω.cm） (20℃)
4.0
89.93
1.2×10﹣3
＞1×10 3
熱學性能
應變點（℃）
退火點（℃）
軟化點（℃）
熱導率（W ./m k）（20℃）
比熱 (J/kg.k)
熱擴散率( x10 -7 /k)
熱膨脹系數( x10 -7 /k) α ： 25℃ ~ 100 ℃
熱膨脹系數( x10 -7 /k) α ： 25℃ ~ 200 ℃
920
1060
1585
1.33
790
8.17
5.7
6.4
