石英材料:0716-8304668/0716-8333088
石英纖維 銷售電話 : 18071880998
石英材料:0716-8304668/0716-8333088
石英纖維 銷售電話 : 18071880998
材料簡介
Introduction
口徑超過一米。
在室溫區間下具有近零的熱膨脹系數，且熱膨脹均勻性好，應力低，可根據客戶要求定制一定零膨點溫度區域的產品。
作為精密光路系統的反射鏡、激光諧振腔體等部件，應用于天基太空望遠鏡、半導體設備用光學元件等高精尖領域。
Ultra-low expansion quartz glass with a diameter of more than 1meter, It has a near-zero thermal expansion coefficient in the room temperature range, and the zero expansion point temperature range is controllable. As a mirror of precision optical system, laser resonant cavity and other components, it is used in space-based space telescopes, optical components for semiconductor equipment, atomic clocks and other fields.
熱膨脹系數
Coefficient of Thermal Expansion

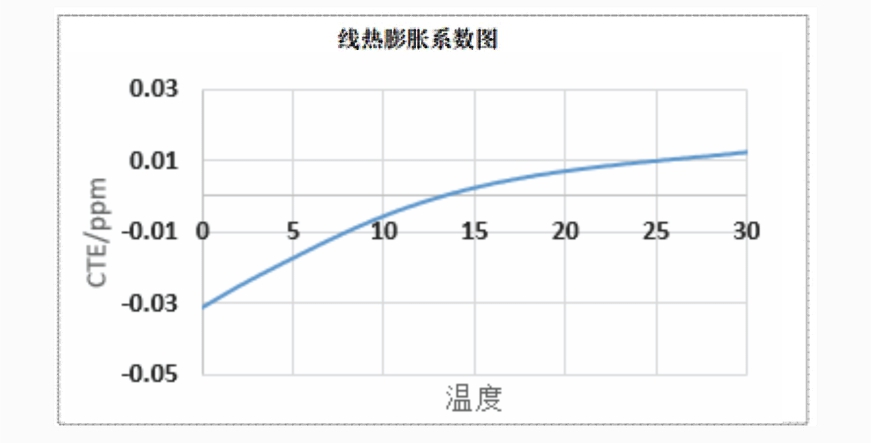

熱膨脹系數低
Near-zero thermal expansion coefficient

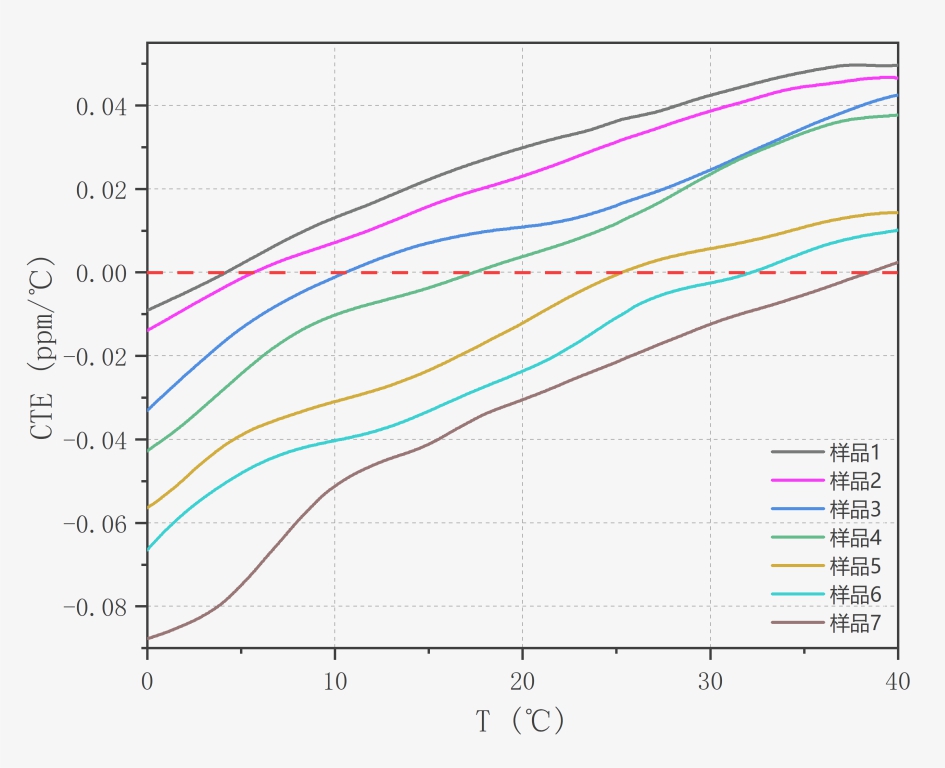

可控的零膨點區間
Controllable zero expansion point interval
CTE均勻值
CTE Homogeneity

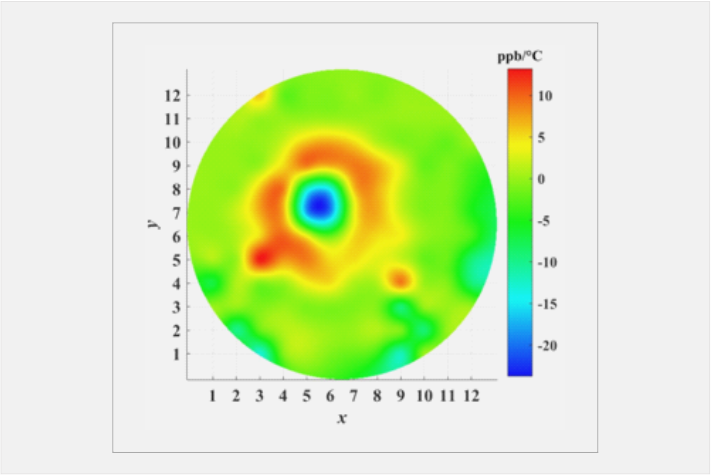

OD660×50mm CTE均勻性（PV）：30 ppb
OD660×30mm 應力雙折射均值 ：9.79 nm/cm

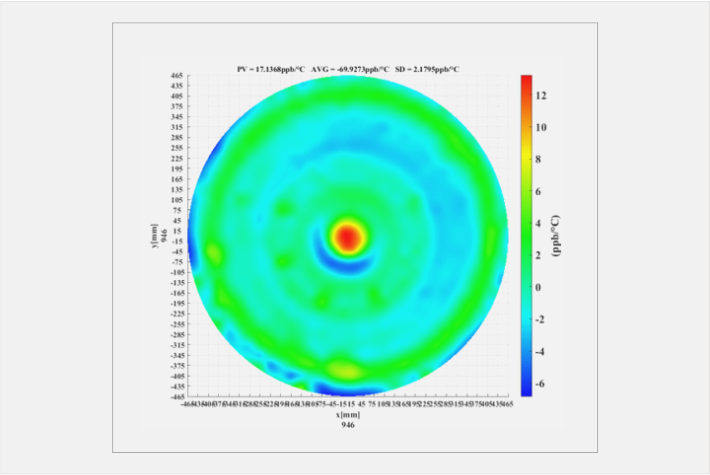

OD950×65 mm CTE均勻性（PV）：17.1 pp ppb
OD950×60 mm 應力雙折射均值：12.31 nm/cm

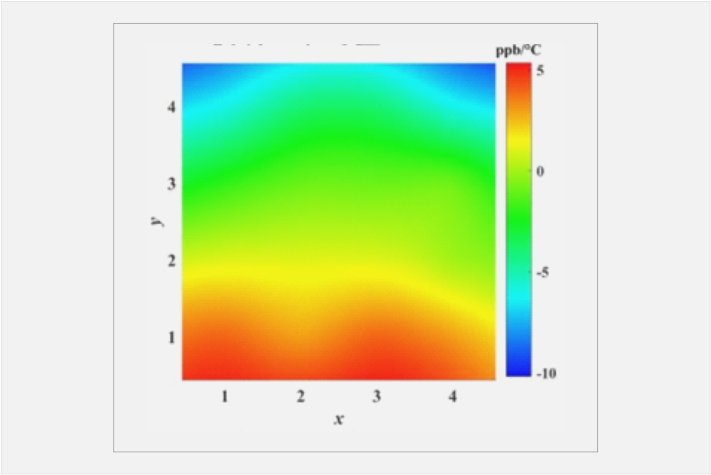

160×160×10 mm CTE均勻性（PV） ：＜10 ppb
160×160×10 mm 應力雙折射均值 ：2.71 nm/cm
物理性能
Physical properties
項目
平均線膨脹系數5-30℃（α）
導熱系數 (K)
熱擴散率 (D)
體積熱阻率200°C，100Hz (R)
平均比熱（Cp）
應變點
退火點
軟化點
泊松比（v）
極限拉伸應力 (MOR)
努氏硬度，200g 載荷
密度（ρ）
比剛度(E/ρ)
剪切模量 (G)
體積模量 (K)
彈性模量 (E)
應力光學系數
折射率（標稱 CTE 材料）
阿貝數
LEQZ®
0 - ±30ppb/℃
1.31 w / (m· ℃) [1.13 kcal / (m·h·℃)]
0.0079 c㎡/s
10 11.6 ohm· cm
767 J / (kg·℃)
[0.183 cal / (g·℃)]
890 ℃ [1634°F]
1000 ℃ [1832°F]
1490 ℃ [2714°F]
0.17
49.8 MPa [ 7220 psi ]
518 kg / mm2
2.21 g / cm3 [ 0.079 lb / in3 ]
3.12× 106 m [ 1.23×108 in ]
29.0 GPa [4.20 x 106 psi]
34.1 GPa [4.95 x 106 psi]
67.6GPa [ 9.80 x106 psi ]
≤30 (nm/cm)/(kg/cm2 )
nF (486 nm) 1.4892
nD(589 nm) 1.4828
nC (656 nm) 1.480
53.1
菲利華低膨脹合成石英
咨詢：18272229653 / 18972392575
關注菲利華企業微信
